Unity 3D + Lua 實作筆記

幾天前實作使用 Lua 當 Untiy 3D 的腳本語言，好處是只要用記事本修改 Lua Script 文字檔就可更改程式執行流程，不用重新編譯程式。這裡使用的方法是將 Lua 以 DLL Plugin 的方式掛在 Unity 3D 裡執行，底下是整個實作的流程 (  iOS 平台的實作請參考另一篇 ) ：

1. 重新編譯讓 C# 可以 Import 的 Lua DLL 檔。
因為 C 和 .net 的 calling convention 方式不同以致於需要編譯一個 .net 使用的 calling convention 方式的 DLL 檔，可以參考這篇文章。

1.1 到 http://www.lua.org/ftp/ 下載 lua5.1 原始碼，此時的最新版是 lua-5.1.4.tar.gz ，解開後可以看到原始碼在 src 目錄下。

1.2 用 VC 開啟新專案 （Visual C++ 的 Win32 Console Application），Application Type 的部分選擇 DLL，Additional options 的部分選擇 Empty project。

開啟新專案

Application Settings

1.3 引入 src 目錄內的原始檔（除 Makefile、lua.c、luac.c 外）。

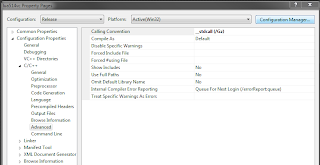

1.4 設定 Calling Convention 為 _stdcall（在 Project Property -> Configuration Properties -> C/C++ -> Advanced -> Calling Convention）。

Calling Convention

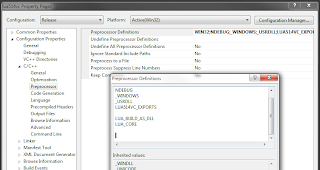

1.5 在 Preprocessor Definitions （ Project Property -> Configuration Properties -> C/C++ -> Preprocessor->Preprocessor Definitions）裡加入 LUA_BUILD_AS_DLL 和 LUA_CORE 兩個定義。

Preprocessor Definitions

1.6 按下 Build 即可產生一個 DLL 檔。

2 將 DLL 檔複製到 Unity3D 專案的 plugins 目錄下 （"\Assets\Plugins"），測試 Lua DLL。

2.1 測試大約區分成三個部分，第一是 "開啟和關閉 Lua" ，第二是 "註冊 C# 的函數給 Lua"，第三是 "執行 Lua Script" 並在 Script 內回呼之前註冊的 C# Function。

2.2 "開啟  Lua" 執行如下：

m_luaState = luaL_newstate();
luaL_openlibs(m_luaState);

其中 m_luaState 的定義是：

protected IntPtr m_luaState = IntPtr.Zero;

luaL_newstate() 和 luaL_openlibs() 這兩個函數在執行前須 Import ：

[DllImport("lua514vc")] private static extern IntPtr luaL_newstate();
[DllImport("lua514vc")] private static extern void luaL_openlibs(IntPtr lua_State);

其中 lua514vc 是編譯的 Lua 的 DLL 檔名稱。

2.3 "關閉  Lua" 執行如下：

lua_close(m_luaState);

2.4 "註冊 C# 函數"，底下是 Lua 註冊 C# Function 的函數：

protected static void lua_register(IntPtr pLuaState, string strFuncName, LuaFunction pFunc)
{
    lua_pushcclosure(pLuaState, pFunc, 0);
    lua_setfield(pLuaState, (int)LuaIndexes.LUA_GLOBALSINDEX, strFuncName);
}

其中 pLuaState 是開啟 Lua 之後取得的 m_luaState，strFuncName 是欲註冊的函數名稱， pFunc 是 C# 函數， LuaFunction 是函數指標，定義如下：

public delegate int LuaFunction(IntPtr pLuaState);

函數 lua_pushcclosure() 和 lua_setfield() 的 Import 方式如下：

[DllImport("lua514vc")]
private static extern void lua_pushcclosure(
    IntPtr lua_State,
    [MarshalAs(UnmanagedType.FunctionPtr)] LuaFunction func,
    int n);

[DllImport("lua514vc")]
private static extern void lua_setfield(
    IntPtr lua_State,
    int idx,
    string s);

例如現在有一個函數為：

int TestDisplay(IntPtr pLuaState)
{
    Debug.Log("LuaWrapper.TestDisplay()");
    return 0;
}

則註冊 TestDisplay() 函數的方法就是：

lua_register(m_luaState, "TestDisplay", TestDisplay);

2.5 "執行 Lua Script" 檔案：
執行 Lua Script 檔案的函數是：

protected static int luaL_dofile(IntPtr lua_State, string s)
{
    if (luaL_loadfile(lua_State, s) != 0)
        return 1;

    return lua_pcall(lua_State, 0, -1, 0);
}

其中 string s 表示 Lua Script 的檔案路徑。函數 luaL_loadfile和 lua_pcall 的 Import 方式為：

[DllImport("lua514vc")]
private static extern int lua_pcall(IntPtr lua_State, int nargs, int nresults, int errfunc);

[DllImport("lua514vc")]
private static extern int luaL_loadfile(IntPtr lua_State, string s);

最後，編輯一個文字檔，儲存檔名為 test.txt，其內容為：

TestDisplay()

然後在 C# 裡執行：

luaL_dofile( m_luaState , "test.txt" );

就會看到 Untiy3D 裡的 Console 視窗出現 "LuaWrapper.TestDisplay()" 字串了。

update 2012-07-05 :
範例程式碼可以在  https://github.com/phardera/unity3d_lua 下載
